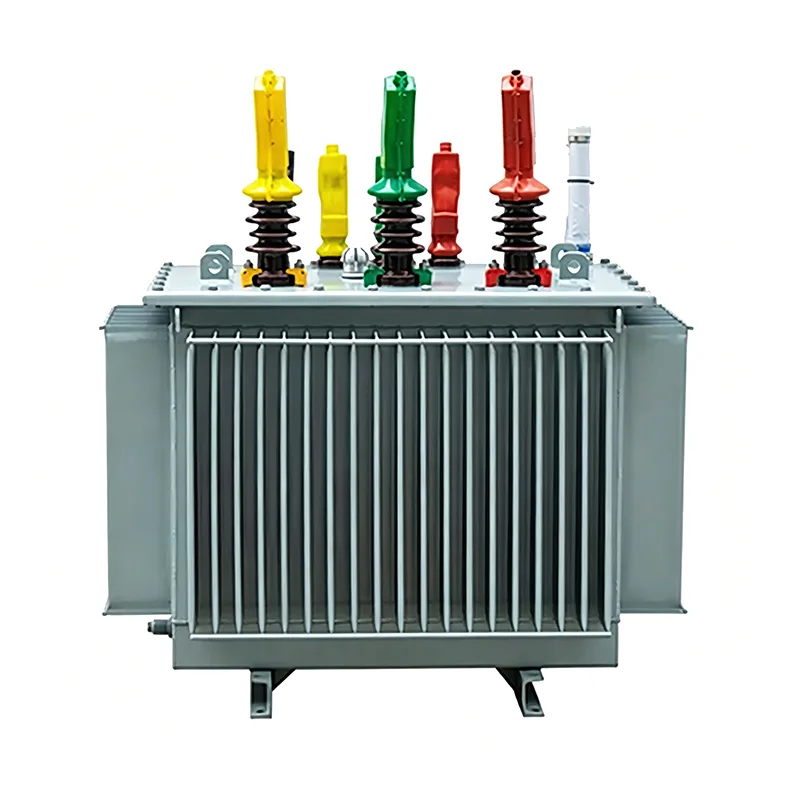

2 Mva سٹیپ ڈاون پاور ٹرانسفارمر

Youbian کا پائیدار 2 MVA سٹیپ ڈاؤن پاور ٹرانسفارمر اندرونی، بیرونی اور عوامی مقامات کے لیے طاقتور، مستحکم اور محفوظ بجلی کی تقسیم فراہم کرتا ہے۔ اس کی کم آپریٹنگ لاگت، کم ہیٹ جنریشن، اور کم ملکیتی لاگت اسے بہت سی ایپلی کیشنز اور انٹرپرائزز کا انتخاب بناتی ہے۔ منسلک ڈیزائن اسے حفاظتی باڑوں کی ضرورت کے بغیر کنکریٹ کی بنیاد پر نصب کرنے کی اجازت دیتا ہے۔

2 میگا وولٹ ایمپیئر سٹیپ ڈاؤن ٹرانسفارمر کے لیے تنصیب کے تقاضے:

(1) 2 MVA سٹیپ ڈاون پاور ٹرانسفارمر کے تمام اجزاء اور باڈیز کو محفوظ طریقے سے درست کیا جانا چاہیے۔

(2) بجلی کے کنکشن اچھی حالت میں ہونے چاہئیں۔ ایلومینیم کنڈکٹرز اور ٹرانسفارمرز کے درمیان کنکشن کو کاپر ایلومینیم ٹرانزیشن جوائنٹ استعمال کرنا چاہیے۔

(3) ایک 2 MVA سٹیپ ڈاؤن پاور ٹرانسفارمر عام طور پر کم وولٹیج وائنڈنگ کے نیوٹرل پوائنٹ، کیسنگ، اور والو ٹائپ لائٹنگ آریسٹر کے ذریعے شیئر کیا جاتا ہے۔ گراؤنڈنگ قابل اعتماد ہونا چاہئے، اور گراؤنڈنگ تار میں ایک منقطع کنکشن پوائنٹ ہونا چاہئے۔

(4) ٹرانسفارمر کے دھماکہ پروف ایگزاسٹ پورٹ کے سامنے کوئی آتش گیر مواد نہیں ہونا چاہیے۔

(5) زیر زمین ٹرانسفارمر روم کے دروازے، ٹرانسفارمر روم اور ڈسٹری بیوشن آلات کے کمرے کے درمیان کے دروازے اور ٹرانسفارمر کمروں کے درمیان کے دروازے فائر پروف دروازے ہونے چاہئیں۔

(6) رہائشی عمارتوں میں نصب تیل میں ڈوبے ہوئے ٹرانسفارمرز کی واحد گنجائش 400 kVA سے زیادہ نہیں ہوگی۔

(7) 2 MVA سٹیپ ڈاؤن پاور ٹرانسفارمر کے شیل سے دروازے تک کا فاصلہ 1 میٹر سے کم نہیں ہونا چاہیے، اور دیوار کا فاصلہ 0.8 میٹر (یا آپریشن سوئچ سے لیس ہونے پر 1.2 میٹر) سے کم نہیں ہونا چاہیے۔

(8) قدرتی وینٹیلیشن کا استعمال کرتے وقت، ٹرانسفارمر روم کا فرش بیرونی فرش سے 1.1 میٹر اونچا ہونا چاہیے۔

(9) آؤٹ ڈور اسٹیپ ڈاؤن ٹرانسفارمرز جن کی گنجائش 315 kVA سے زیادہ نہ ہو کو کھمبوں پر نصب کیا جا سکتا ہے، جبکہ 315 kVA سے زیادہ کی گنجائش والے پلیٹ فارمز پر نصب کیے جائیں۔ بنیادی اور ثانوی دونوں لیڈز کو موصل تاروں کا استعمال کرنا چاہیے۔ قطب قسم کے ٹرانسفارمر کا نچلا حصہ زمین سے کم از کم 2.5 میٹر بلند ہونا چاہیے، اور بے نقاب تاریں زمین سے کم از کم 3.5 میٹر بلند ہونی چاہئیں۔ ٹرانسفارمر پلیٹ فارم کی اونچائی عام طور پر 0.5 میٹر سے کم نہیں ہونی چاہیے، انکلوژر کی اونچائی 1.7 میٹر سے کم نہیں ہونی چاہیے، ٹرانسفارمر کیسنگ اور انکلوژر کے درمیان فاصلہ 1 میٹر سے کم نہیں ہونا چاہیے، اور ٹرانسفارمر آپریٹنگ سطح اور انکلوژر کے درمیان فاصلہ 2 میٹر سے کم نہیں ہونا چاہیے۔

(10) واضح ہونا چاہئے "روکیں، ہائی وولٹیج خطرہ!" 2 MVA سٹیپ ڈاؤن پاور ٹرانسفارمر روم کے دروازوں اور انکلوژرز پر نشانیاں۔

درخواست کا دائرہ کار

عام مقصد، صنعتی احاطے، بجلی کے کمرے، تہہ خانے، مینوفیکچرنگ پلانٹس، سٹیل پلانٹس، آف شور پلیٹ فارمز، تجارتی احاطے، فوجی احاطے، پروسیسنگ پلانٹس، بجلی کی تقسیم کے نظام، عوامی سہولیات، عوامی مقامات وغیرہ۔
