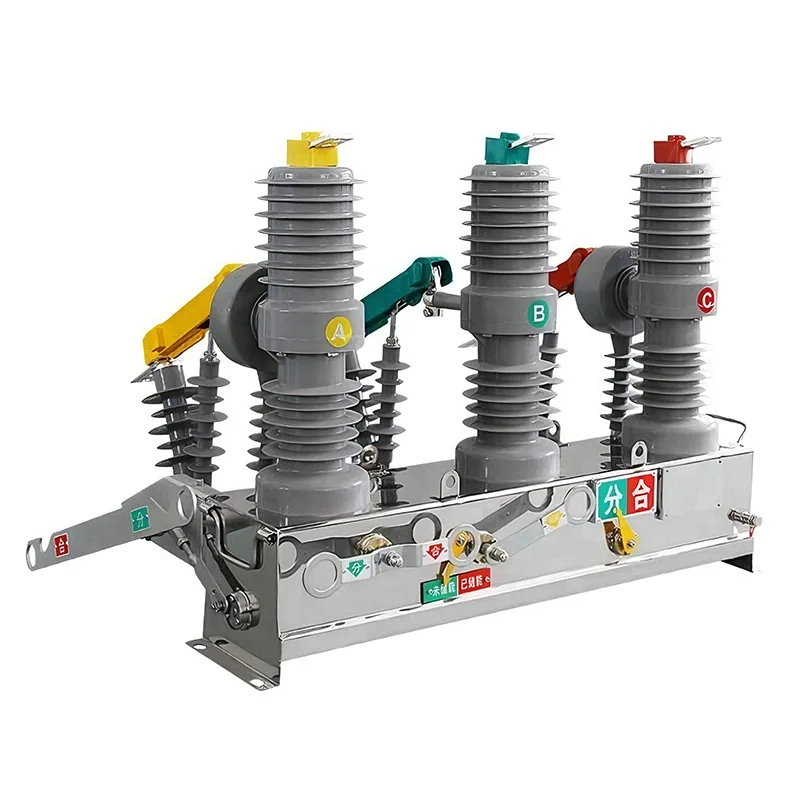

11 KV ویکیوم سرکٹ بریکر

Youbian میں، ہمارا ڈیزائن 11 kV ویکیوم سرکٹ بریکر کے 12kV ریٹیڈ اسٹینڈرڈ کے ارد گرد مرکوز ہے، جو 11 kV پاور گرڈ کی کارکردگی کے تقاضوں کا جامع طور پر احاطہ کرتا ہے اور اسے بہتر بناتا ہے۔ پرانی ٹیکنالوجیز کے برعکس، یہ سرکٹ بریکر آرکس کو بجھانے کے لیے ایک اعلی ویکیوم ماحول پر انحصار کرتے ہیں، اس طرح پاور گرڈ کو مستحکم کرتے ہیں اور عملے کی حفاظت کو یقینی بناتے ہیں۔

بنیادی ویکیوم ٹیکنالوجی کو سمجھیں۔

11 Kv ویکیوم سرکٹ بریکر میں "ویکیوم" سے مراد ویکیوم آرک بجھانے والے چیمبر کے اندر کا ماحول ہے (جسے عام طور پر ویکیوم بوتل کہا جاتا ہے)۔ یہ نظام کا بنیادی حصہ ہے۔ ہوا یا تیل کے مقابلے اس کی اعلیٰ ڈائی الیکٹرک طاقت (موصلیت کی صلاحیت) کی وجہ سے، ویکیوم چھوٹے رابطے کے خلا کو حاصل کر سکتا ہے اور زیادہ وولٹیج کا مقابلہ کر سکتا ہے۔

جب ہمارا 11 Kv ویکیوم سرکٹ بریکر کام میں ہوتا ہے، تو رابطہ علیحدگی مستقل طور پر بند ویکیوم چیمبر کے اندر ہوتی ہے۔ گیس کے مالیکیولز کی عدم موجودگی کی وجہ سے، قوس کو برقرار رکھنے کے لیے تقریباً کچھ بھی نہیں ہے، اس طرح تیزی سے فالٹ آئسولیشن حاصل کرنا۔

آرک بجھانے میں ویکیوم آرک بجھانے والے چیمبر کا کردار

ہمارے آلات کا قوس بجھانے کا عمل درست اور فوری ہے۔ اس کے کام کرنے والے اصول کو نافذ کرنے کے لیے ہمارا ڈیزائن یہ ہے:

1. رابطہ علیحدگی: جب کسی خرابی کا پتہ چلتا ہے، تو رابطے الگ ہوجاتے ہیں۔

2. دھاتی بخارات کی قوس: رابطے کے مواد میں دھاتی بخارات کی وجہ سے، مختصر طور پر ایک قوس بن جائے گا۔

3. تیزی سے پھیلاؤ: ویکیوم ماحول کی وجہ سے، دھاتی بخارات انتہائی تیز رفتاری سے پھیلیں گے اور پھیلیں گے۔

4. زیرو کراسنگ سرکٹ بریکر: جب کرنٹ پہلی بار صفر کو کراس کرتا ہے، تو آرک بجھ جاتا ہے کیونکہ ڈائی الیکٹرک طاقت کی تیز رفتار ریکوری ریٹ اس رفتار سے جس سے وولٹیج بڑھتا ہے اور قوس کو دوبارہ روشن کرتا ہے۔

ویکیوم سرکٹ بریکرز اور روایتی تیل/گیس سرکٹ بریکرز کے درمیان فرق

ہم ویکیوم ٹیکنالوجی پر سوئچ کرنے کی وکالت کرتے ہیں کیونکہ یہ پرانے زمانے کے تیل یا گیس سرکٹ بریکرز سے وابستہ ماحولیاتی اور دیکھ بھال کی ذمہ داریوں کو ختم کر دیتی ہے۔ مندرجہ ذیل موازنہ کرتا ہے کہ ماحول دوست سرکٹ بریکر جدید انفراسٹرکچر کے لیے ایک بہتر انتخاب کیوں ہیں۔

ویکیوم سرکٹ بریکر (VCB) تیل/ایئر سرکٹ بریکر

قوس بجھانے کی صلاحیت: درمیانے/ہائی ویکیوم (سیل بند) تیل یا کمپریسڈ ہوا

بحالی: بہت نایاب (زندگی بھر سگ ماہی) اعلی (تیل کی تبدیلی، رابطے کی صفائی)

آگ کا خطرہ: کوئی نہیں (تیل نہیں اور SF6 نہیں) زیادہ (تیل آتش گیر)

سروس کی زندگی: طویل (20-30 سال) مختصر (استعمال کے ساتھ عمر بڑھنے)

سائز: کومپیکٹ ماڈیولر/بڑی

ماحولیاتی اثرات: ماحولیاتی تحفظ/تیل کے رساؤ یا SF6 کے اخراج کا خطرہ

ویکیوم ٹکنالوجی کو اپنانے سے، ہمارا 11 Kv ویکیوم سرکٹ بریکر نہ صرف زیادہ محفوظ ہے، بلکہ آلات کے پورے لائف سائیکل میں آپریٹنگ اخراجات کو بھی نمایاں طور پر کم کرتا ہے۔

شرح شدہ وولٹیج اور موجودہ پیرامیٹرز

اگرچہ یہ ڈیوائسز 11kV پاور سپلائی نیٹ ورک میں لگائی گئی ہیں، لیکن ضروری حفاظتی مارجن کو یقینی بنانے کے لیے 11kV ویکیوم سرکٹ بریکر کا ریٹیڈ وولٹیج 12kV ہے۔ ریٹیڈ لگاتار کرنٹ بوجھ کی گنجائش کا تعین کرتا ہے جسے سرکٹ بریکر عام آپریشن کے دوران برداشت کر سکتا ہے۔ ہم مخصوص لوڈ کی ضروریات کو پورا کرنے کے لیے لچکدار ترتیب پیش کرتے ہیں:

ریٹیڈ کرنٹ 630A: معیاری ڈسٹری بیوشن فیڈرز اور چھوٹے صنعتی بوجھ کے لیے موزوں۔

1250A سے 1600A: خاص طور پر اہم آنے والی لائنوں اور بھاری صنعتی مشینری کے لیے ڈیزائن کیا گیا ہے۔

حسب ضرورت: مخصوص سوئچ گیئر کنفیگریشنز کی بنیاد پر اعلیٰ درجہ کی اقدار فراہم کی جا سکتی ہیں۔

شارٹ سرکٹ توڑنے کی صلاحیت اور تعمیل

فالٹس کا محفوظ رابطہ منقطع کرنا کسی بھی ویکیوم سرکٹ بریکر کا سب سے اہم کام ہے۔ ہمارے 11 Kv ویکیوم سرکٹ بریکر میں 20kA سے 31.5kA تک کی شارٹ سرکٹ توڑنے کی صلاحیت ہے، جو نیچے کی دھارے کے آلات کو نقصان پہنچائے بغیر بڑی فالٹ کرنٹ کو فوری طور پر صاف کرنے کی صلاحیت کو یقینی بناتا ہے۔

ہم عالمی مینوفیکچرنگ معیارات پر سختی سے عمل پیرا ہیں۔ ہر یونٹ ایک ویکیوم سرکٹ بریکر (VCB) سے لیس ہے جو IEC 62271-100 معیار کی تعمیل کرتا ہے، جس سے غوطہ خوروں کے درمیان کارکردگی میں مستقل مزاجی کو یقینی بنایا جاتا ہے۔
