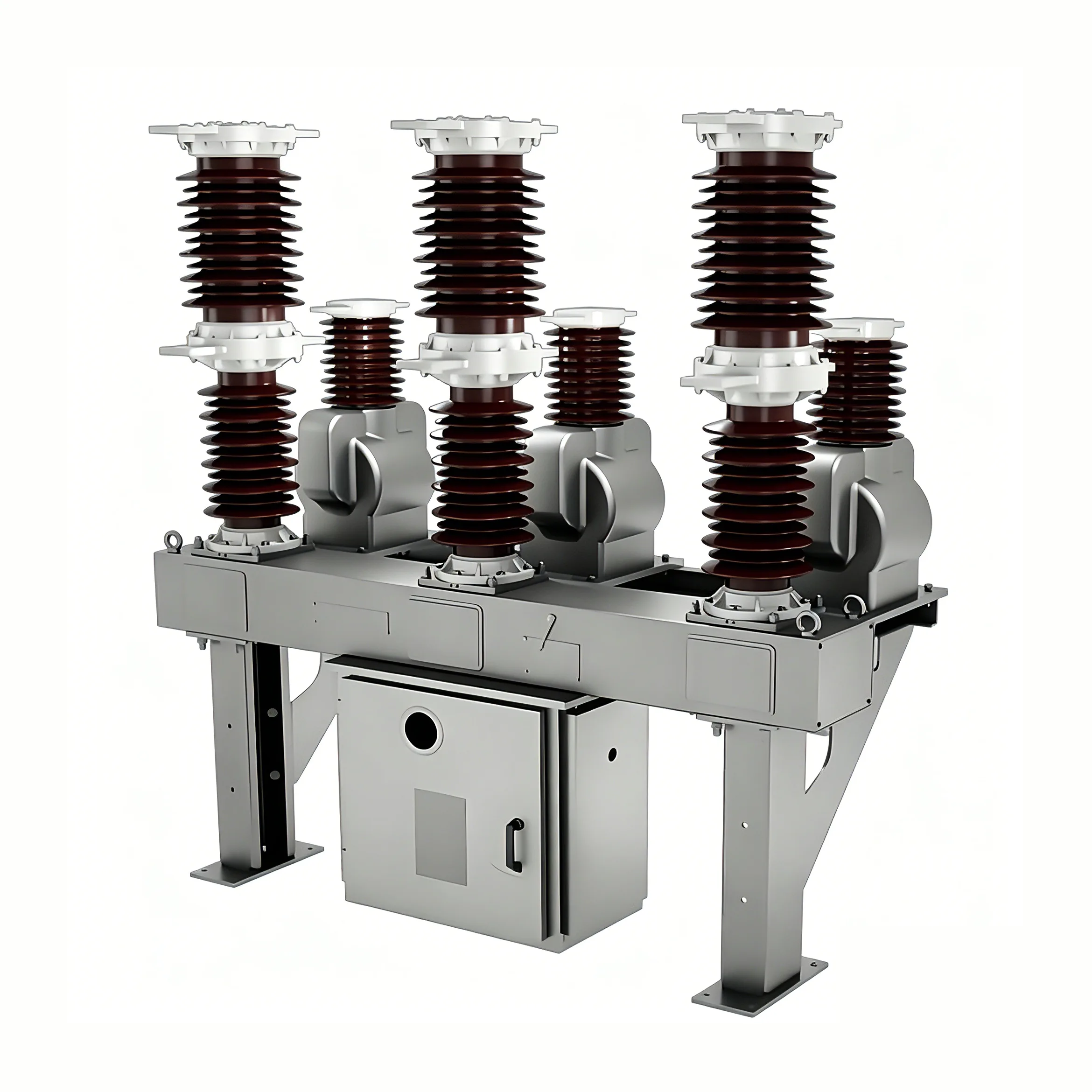

40.5kv سوئچ ریکلوزر

40.5kv سوئچ بریکر (اس کے بعد "سرکٹ بریکر" کہا جاتا ہے) بیرونی ویکیوم سرکٹ بریکر کی ایک نئی نسل ہے جسے Youbian نے جدید غیر ملکی ٹیکنالوجی متعارف کراتے ہوئے اور اسے چین کی پاور انڈسٹری کی خصوصیات کے ساتھ جوڑ کر تیار کیا ہے۔ بنیادی طور پر شہری اور دیہی پاور گرڈ میں 10-35kV کے بیرونی تقسیم کے نظام کے لیے استعمال کیا جاتا ہے۔ لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ کرنٹ کے اطلاق کے ساتھ مل کر، اسے دیگر اسی طرح کے حالات میں بھی استعمال کیا جا سکتا ہے۔

کام کرنے کا ماحول

ماحولیاتی درجہ حرارت: -40 ℃ سے 85 ℃

روزانہ درجہ حرارت کا فرق: 25 ℃

اونچائی: ≤ 2000m

ہوا کی رفتار 35m/s سے زیادہ نہیں ہے۔

کوئی عام شدت کا کمپن نہیں ہے۔

کوئی مضبوط سنکنرن گیسیں یا میڈیا نہیں ہے (جیسے تیزاب، الکلیس، کیچڑ، وغیرہ)

آلودگی کی سطح: IV

چارج کرنے کا درجہ حرارت: -40 ℃ سے 85 ℃

خصوصیات

40.5kv سوئچ ریکلوزر ایک بہتر ڈیزائن پروڈکٹ ہے جو ANSI/IEC کے معیارات کے مطابق ہے، مقناطیسی ایکچیویٹر سے لیس، آن/آف ڈیوائس (RCWE قسم ACR میں مینوئل کلوزنگ ڈیوائس نہیں ہے)، 3 کرنٹ سینسرز، 3 وولٹیج تک کے سینسر، اور مزید فنکشنز جیسے کہ پروٹیکشن ایبل کریوگرام (Prologm)، تحفظ کے قابل قابل پروگرام مواصلاتی پروٹوکول، پی سی سافٹ ویئر، اے پی پی کنٹرول ٹول، وغیرہ، اور RWK352 کنٹرولر استعمال کرتا ہے۔

40.5kv سوئچ ریکلوزر ایک ٹھوس موصل ریکلوزر ہے جو سلیکون ربڑ کے ساتھ لیپت ہے اور SF6 گیس سیلنگ کا استعمال نہیں کرتا ہے۔ اس ریکلوزر میں کری پیج کا فاصلہ اور اعلی موصلیت کی سطح ہے، جو 42kV لیول، BIL200kV تک کے سسٹمز کے لیے موزوں ہے۔

40.5kV سوئچ ریکلوزر کو تھری فیز AC 50/60Hz کے لیے ڈیزائن کیا گیا ہے، جس میں 40.5kV کی شرح شدہ وولٹیج ہے، اور یہ آؤٹ ڈور ہائی وولٹیج سوئچ گیئر کے لیے موزوں ہے۔ بنیادی طور پر شہری اور دیہی پاور گرڈز، سب اسٹیشنز، اور صنعتی اور کان کنی کے اداروں کے ڈسٹری بیوشن سسٹم میں استعمال کیا جاتا ہے، لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ کرنٹ کو توڑنے کے لیے۔ ویکیوم سرکٹ بریکرز کی خاص کارکردگی کی وجہ سے، وہ خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہیں جن کے لیے بار بار آپریشن اور تیل سے پاک ترمیم کی ضرورت ہوتی ہے۔

سرکٹ بریکر کا یہ ماڈل اس بات کو یقینی بنانے کے لیے تین فیز پر مشتمل قطب کی ساخت کو اپناتا ہے کہ سنگل فیز فالٹس تھری فیز شارٹ سرکٹ کا سبب نہیں بنیں گے۔ ویکیوم آرک بجھانے والا چیمبر ہر مرحلے کی موصلیت کی آستین کے اندر واقع ہے، گاڑھا ہونے کی وجہ سے شارٹ سرکٹ کی خرابیوں کے خطرے کو ختم کرتا ہے۔ 40.5kv سوئچ بریکر کی بیرونی موصلیت درآمد شدہ آؤٹ ڈور ایپوکسی رال یا سلیکون ربڑ کے مواد سے بنی ہے، جس میں ہائیڈرو فوبیسٹی اور اینٹی فاؤلنگ کارکردگی ہے، جو اسے اعلیٰ موسم کی مزاحمتی ضروریات اور سخت آپریٹنگ حالات کے ساتھ بیرونی ماحول کے لیے موزوں بناتی ہے۔ سرکٹ بریکر کا مجموعی ڈھانچہ کمپیکٹ ہے، ایک چھوٹا سا رقبہ رکھتا ہے، ہلکا پھلکا ہے، اور انسٹال کرنا آسان ہے۔ باکس کا اندرونی حصہ ٹرانسفارمر آئل سے بھرا ہوا ہے، لیکن اس میں سلفر ہیکسا فلورائیڈ گیس نہیں ہے، جو تیل سے پاک تبدیلی اور ماحولیاتی تحفظ کی ضروریات کو پورا کرتی ہے۔

مصنوعات کے معیارات

یہ سرکٹ بریکر درج ذیل معیارات کی تعمیل کرتا ہے: GB1984: ہائی وولٹیج سرکٹ بریکر؛ GB/T11022: ہائی وولٹیج سوئچ گیئر اور کنٹرول آلات کے لیے عمومی تکنیکی تقاضے؛ JB3855:3.6~40.5kV آؤٹ ڈور AC ہائی وولٹیج ویکیوم سرکٹ بریکر DL/T403:12~40۔ 5kV AC ہائی وولٹیج ویکیوم سرکٹ بریکرز کے آرڈر کے لیے تکنیکی تفصیلات IEC56: AC ہائی وولٹیج سرکٹ بریکر
