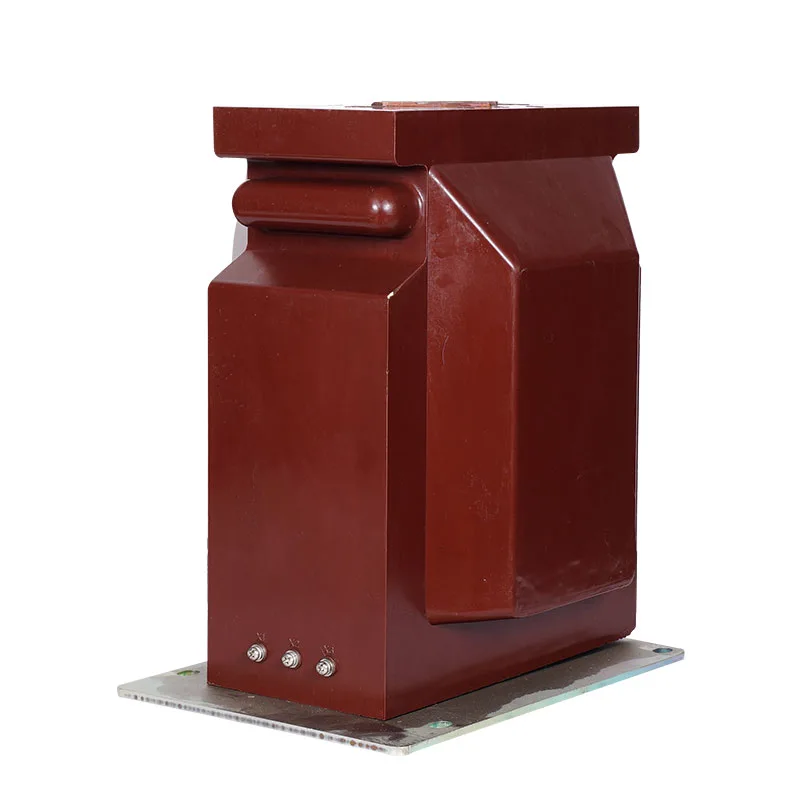

36 kV کرنٹ ٹرانسفارمر

یوبیان کا تیار کردہ پائیدار 36 kV کرنٹ ٹرانسفارمر ایک اہم جز ہے جس کے بارے میں میرے خیال میں جدید برقی نظاموں میں ایک اہم کردار ادا کرتا ہے۔ یہ نہ صرف کرنٹ کی پیمائش کرتا ہے بلکہ اہم کام بھی انجام دیتا ہے جیسے کہ توانائی کی نگرانی اور سنگل فیز اور تھری فیز AC سسٹمز میں حفاظتی ریلے کے ہموار آپریشن کو یقینی بنانا۔

مادی خصوصیات

اپنی بہترین مقناطیسی خصوصیات کی وجہ سے، یہ سٹیل شیٹ بڑے پیمانے پر پاور انڈسٹری میں 36 kV کرنٹ ٹرانسفارمرز کے لیے بنیادی مواد کے طور پر استعمال ہوتی ہے۔ کولڈ رولڈ سلکان اسٹیل شیٹس میں اعلی مقناطیسی پارگمیتا اور کم بنیادی نقصان کی خصوصیات ہیں، جو انہیں توانائی کی ترسیل میں بہترین بناتی ہیں۔ وہ مؤثر طریقے سے مقناطیسی شعبوں کو چلا سکتے ہیں، برقی توانائی کو مقناطیسی توانائی میں تبدیل کر سکتے ہیں، اور اسے دوسرے برقی آلات میں منتقل کر سکتے ہیں۔

Epoxy رال بہترین ڈائی الیکٹرک خصوصیات اور مکینیکل طاقت کے ساتھ وسیع پیمانے پر استعمال ہونے والا مواد ہے۔ خاص طور پر 36kV کرنٹ ٹرانسفارمرز کے لیے بنیادی موصلیت کے مواد کے طور پر موزوں ہے۔ کیونکہ اس epoxy رال کی ڈائی الیکٹرک خصوصیات موجودہ بہاؤ کے خلاف مزاحمت کرنے کی اس کی صلاحیت کا حوالہ دیتی ہیں، جو برقی آلات کے محفوظ اور موثر آپریشن کو یقینی بنانے کے لیے اہم ہے۔ اس کی اعلی ڈائی الیکٹرک طاقت کی وجہ سے، ایپوکسی رال بغیر کسی خرابی کے ہائی وولٹیج کا مقابلہ کر سکتی ہے، یہ موجودہ ٹرانسفارمرز کی موصلیت کے لیے ایک مثالی انتخاب ہے۔

Epoxy رال کاسٹنگ epoxy رال کو سانچوں میں ڈال کر بنایا جاتا ہے، جو 36kV کرنٹ ٹرانسفارمرز کے لیے مستحکم موصلیت فراہم کرتا ہے۔ کاسٹنگ کا عمل یکساں اور ہموار موصلیت کی تہہ کو یقینی بناتا ہے، مؤثر طریقے سے برقی خرابی اور رساو کو روکتا ہے۔ اس کے علاوہ، موصلیت ماحولیاتی عوامل جیسے نمی، دھول، اور کیمیکلز کو روکتی ہے، جو اندرونی اجزاء کے تحفظ کو مزید بڑھاتی ہے۔ مینوفیکچرنگ کا یہ طریقہ کاسٹنگ کے معیار اور وشوسنییتا کو یقینی بناتا ہے، جو اسے بجلی کی صنعت میں عام طور پر استعمال ہونے والے موصلیت کے مواد میں سے ایک بناتا ہے۔

تانبے کی تاریں عام طور پر 36 kV کرنٹ ٹرانسفارمرز کی ونڈنگ کے لیے استعمال ہوتی ہیں۔ ان مواد میں اعلی چالکتا اور مکینیکل استحکام ہے، اور آپریشنل تناؤ کو برداشت کرتے ہوئے موجودہ سگنلز کو مؤثر طریقے سے منتقل کر سکتے ہیں۔

مصنوعات کی خصوصیات

انڈور ایپلی کیشنز کے لیے میڈیم وولٹیج کرنٹ ٹرانسفارمر، متناسب طور پر متعدد پرائمری کرنٹ کو تبدیل کرنے کے قابل

مرحلے میں قابل پیمائش اور معیاری ثانوی کرنٹ میں تبدیل کریں۔

یہ ٹرانسفارمرز پولیوریتھین میں مکمل طور پر رال سخت ہوتے ہیں، اور ان کا ایک اہم کام موجودہ ٹرانسفارمرز اور بس بار بریکٹ کے طور پر کام کرنا ہے۔

یہ CTs پیمائش اور تحفظ کے مقاصد کے لیے موزوں ہیں۔

ہائبرڈ وولٹیج کرنٹ ٹرانسفارمرز کو ملٹی کور کرنٹ ٹرانسفارمرز کے طور پر بھی استعمال کیا جا سکتا ہے۔ کور کی زیادہ سے زیادہ تعداد منتخب لوڈ اور درستگی کی سطح پر منحصر ہے۔

اختیاری طور پر، موجودہ ٹرانسفارمر پرائمری یا سیکنڈری کنکشن فراہم کر سکتا ہے۔

ایک پرائمری کرنٹ ٹرانسفارمر پر جسے دوبارہ جوڑا جا سکتا ہے، مخصوص صورتحال کے لحاظ سے دو بنیادی برائے نام کرنٹوں میں سے انتخاب کرنا ممکن ہے۔

کنکشن کا طریقہ متوازی یا سلسلہ ہے۔ بنیادی برائے نام کرنٹ صرف 1:2 کے تناسب میں حاصل کیا جا سکتا ہے۔

36 کے وی کرنٹ ٹرانسفارمر پر جسے ایک یا زیادہ ثانوی نلکوں کے ذریعے دوبارہ جوڑا جا سکتا ہے، دوبارہ رابطہ حاصل کیا جاتا ہے۔

بنیادی برائے نام کرنٹ مختلف تناسب میں حاصل کیا جا سکتا ہے۔
