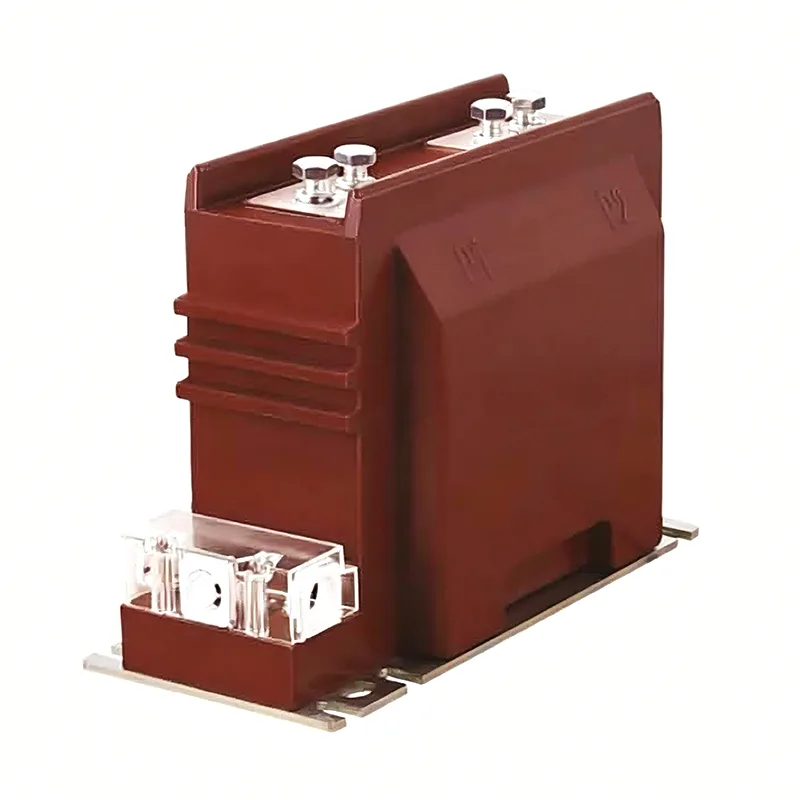

11 Kv کرنٹ ٹرانسفارمر

یوبیان کا اعلیٰ معیار کا 11 Kv کرنٹ ٹرانسفارمر کرنٹ کی تبدیلی اور برقی تنہائی میں کردار ادا کرتا ہے۔ پاور جنریشن، ٹرانسفارمیشن، ٹرانسمیشن، ڈسٹری بیوشن، اور کنزمپشن لائنز میں کرنٹ بہت مختلف ہوتا ہے، چند ایمپیئر سے لے کر دسیوں ہزار ایمپیئرز تک۔ پیمائش، تحفظ اور کنٹرول کی سہولت کے لیے، نسبتاً یکساں کرنٹ میں تبدیل ہونا ضروری ہے۔ اس کے علاوہ، لائن پر وولٹیج عام طور پر زیادہ ہے، اور براہ راست پیمائش بہت خطرناک ہے. Dahu الیکٹرک آپ کو ہماری فیکٹری میں تازہ ترین، سب سے زیادہ فروخت ہونے والے، سستی، اور اعلیٰ معیار کے 11 kV کرنٹ ٹرانسفارمرز خریدنے کے لیے دل سے دعوت دیتا ہے۔ ہم آپ کے ساتھ کام کرنے کے منتظر ہیں۔

11 Kv کرنٹ ٹرانسفارمر ماڈل

پہلا حرف: L - موجودہ ٹرانسفارمر

دوسرا خط: A - دیوار کے انداز کے ذریعے؛ زیڈ ستون کی قسم؛ ایم بس بار کی قسم؛ D - قسم کے ذریعے سنگل ٹرن؛ V - الٹی ساخت؛ J - صفر کی ترتیب

گراؤنڈنگ کا پتہ لگانے کے مقاصد کے لئے؛ ڈبلیو - انسداد آلودگی؛ R - ننگی سمیٹنے والی قسم

تیسرا خط: Z - epoxy رال کاسٹنگ کی قسم؛ C - سرامک موصلیت؛ Q - گیس موصل میڈیم؛ ڈبلیو - مائکرو کمپیوٹر کے تحفظ کے لیے خصوصی

چوتھا خط: B - تحفظ کی سطح کے ساتھ؛ C - فرق تحفظ؛ D-D سطح؛ Q - بہتر قسم؛ J - بڑھا ہوا ZG

پانچواں ہندسہ: وولٹیج لیول پروڈکٹ کا سیریل نمبر

انتخاب کی بنیاد

شرح شدہ وولٹیج

موجودہ ٹرانسفارمر کا ریٹیڈ وولٹیج انسٹالیشن پوائنٹ لائن کے ریٹیڈ وولٹیج سے زیادہ ہونا چاہیے۔

تبدیلی کا تناسب

ہر ایک کو بوجھ کی بنیاد پر موجودہ آئی سی کا حساب لگانا چاہیے اور موجودہ ٹرانسفارمر تناسب کا انتخاب کرنا چاہیے۔ موجودہ ٹرانسفارمرز کے پرائمری سائیڈ (جیسے 20, 30, 40, 50, 75, 100, 150, 2 × a/C) کے ریٹیڈ کرنٹ کے تناسب کے لیے مختلف وضاحتیں ہیں اور ثانوی سائیڈ کا ریٹیڈ کرنٹ عام طور پر 1A یا 5A ہوتا ہے۔ ان میں سے، 2 × a/C اشارہ کرتا ہے کہ ایک ہی پروڈکٹ کے لیے دو موجودہ تناسب ہیں، جو کہ پروڈکٹ کے جڑنے والے ٹکڑوں کی وائرنگ کے طریقہ کار کو تبدیل کر کے حاصل کیے جا سکتے ہیں۔ سیریز میں منسلک ہونے پر، موجودہ تناسب a/c ہوتا ہے، اور جب متوازی طور پر منسلک ہوتا ہے، تو موجودہ تناسب 2 × a/C ہوتا ہے۔ عام طور پر، موجودہ ٹرانسفارمرز کی پیمائش کے لیے موجودہ تبادلوں کے تناسب کا انتخاب اس بات کو یقینی بنانا چاہیے کہ ان کا ریٹیڈ کرنٹ I1n لائن میں موجود لوڈ کرنٹ (یعنی حساب شدہ IC) سے کم نہ ہو۔ اگر لائن میں لوڈ کیلکولیشن کرنٹ 350A ہے، تو موجودہ ٹرانسفارمر کے کنورژن ریشو کو 400/5 کے طور پر منتخب کیا جانا چاہیے۔ تحفظ کے لیے استعمال کیے جانے والے 11 Kv کرنٹ ٹرانسفارمر کی درستگی کے تقاضوں کو یقینی بنانے کے لیے، تبدیلی کا تناسب بڑا ہونے کے لیے منتخب کیا جا سکتا ہے۔

درستگی کی سطح کے انتخاب کا اصول: بلنگ اور میٹرنگ کے لیے استعمال ہونے والے موجودہ ٹرانسفارمر کی درستگی کی سطح 0.5 لیول سے کم نہیں ہوگی۔ ہر آنے والے اور جانے والے سرکٹ میں لوڈ کرنٹ کی شدت کو مانیٹر کرنے کے لیے استعمال ہونے والے ایممیٹر کو 1.0-3.0 لیول کرنٹ ٹرانسفارمر استعمال کرنا چاہیے۔ اس بات کو یقینی بنانے کے لیے کہ درستگی کی خرابی متعین قدر سے زیادہ نہ ہو، موجودہ ٹرانسفارمر کے سیکنڈری لوڈ (وولٹ ایمپیئر) کی عام طور پر تصدیق کی جاتی ہے، اور ٹرانسفارمر کا سیکنڈری لوڈ S2 درجہ بند لوڈ S2n سے زیادہ نہیں ہے، تاکہ منتخب کردہ درستگی کی ضمانت دی جا سکے۔ درستگی کی تصدیق کا فارمولا: S2 ≤ S2n۔
