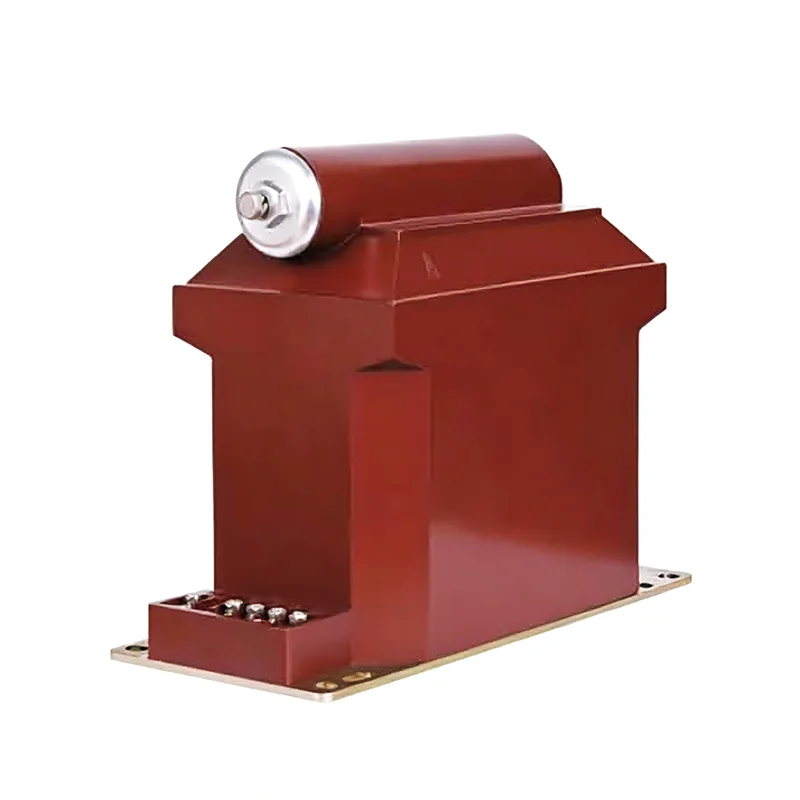

33 kV وولٹیج ٹرانسفارمر

یوبیئن پائیدار 33 kV وولٹیج ٹرانسفارمر وولٹیج تناؤ کی تقسیم کو بہتر بنانے کے لیے بنیادی اور ثانوی کنڈلیوں کے لیے خصوصی وائنڈنگ اور شیلڈنگ تکنیک استعمال کرتا ہے۔ تہوں کے درمیان ہائی ڈائی الیکٹرک فراہم کرنے کے لیے ہر کنڈلی کو پالئیےسٹر فلم سے احتیاط سے موصل کیا جاتا ہے۔ مکمل وائنڈنگ ڈھانچہ اور ڈبل رنگ آئرن کور کو سپورٹ فریم پر جمع کریں۔

احتیاطی تدابیر

1. کام میں لانے سے پہلے، 1.33 kV وولٹیج ٹرانسفارمر کو ضابطوں میں بیان کردہ اشیاء کے مطابق جانچ اور معائنہ سے گزرنا چاہیے۔ مثال کے طور پر، قطبیت کی پیمائش، کنکشن گروپ، موصلیت کا ہلنا، جوہری مرحلے کی ترتیب، وغیرہ۔

2. وولٹیج ٹرانسفارمر کی وائرنگ اس کی درستگی کو یقینی بنائے۔ پرائمری وائنڈنگ کو ٹیسٹ شدہ سرکٹ کے ساتھ متوازی طور پر منسلک کیا جانا چاہیے، اور سیکنڈری وائنڈنگ کو مربوط پیمائش کے آلے، ریلے پروٹیکشن ڈیوائس یا خودکار ڈیوائس کے وولٹیج کوائل کے ساتھ متوازی طور پر جوڑا جانا چاہیے۔ ایک ہی وقت میں، polarity کی درستگی پر توجہ دینا چاہئے.

3. 33 kV وولٹیج ٹرانسفارمر کے سیکنڈری سائیڈ سے منسلک لوڈ کی گنجائش مناسب ہونی چاہیے، اور وولٹیج ٹرانسفارمر کے سیکنڈری سائیڈ سے منسلک لوڈ اس کی درجہ بندی کی گنجائش سے زیادہ نہیں ہونا چاہیے، ورنہ یہ ٹرانسفارمر کی خرابی کو بڑھا دے گا اور پیمائش کی درستگی کو حاصل کرنا مشکل بنا دے گا۔

4. 4.33 kV وولٹیج ٹرانسفارمر کے سیکنڈری سائیڈ پر شارٹ سرکٹس کی اجازت نہیں ہے۔ وولٹیج ٹرانسفارمر کے اندر چھوٹی رکاوٹ کی وجہ سے، اگر ثانوی سرکٹ شارٹ سرکٹ ہو جائے تو، ایک بڑا کرنٹ آئے گا، جو ثانوی آلات کو نقصان پہنچائے گا اور ذاتی حفاظت کو بھی خطرے میں ڈالے گا۔ وولٹیج ٹرانسفارمرز کو سیکنڈری سائیڈ پر فیوز سے لیس کیا جا سکتا ہے تاکہ ثانوی سائیڈ شارٹ سرکٹ کی وجہ سے ہونے والے نقصان سے خود کو بچایا جا سکے۔ جہاں ممکن ہو، ہائی وولٹیج پاور گرڈ کو ٹرانسفارمر کی ہائی وولٹیج وائنڈنگ یا سیسہ کی تاروں میں خرابیوں کی وجہ سے بنیادی نظام کی حفاظت کو خطرے میں ڈالنے سے بچانے کے لیے پرائمری سائیڈ پر فیوز بھی نصب کیے جائیں۔

5. پیمائش کرنے والے آلات اور ریلے کے ساتھ رابطے میں ہونے پر لوگوں کی حفاظت کو یقینی بنانے کے لیے، وولٹیج ٹرانسفارمر کے ثانوی وائنڈنگ کا ایک گراؤنڈ پوائنٹ ہونا ضروری ہے۔ کیونکہ گراؤنڈ کرنے کے بعد، جب پرائمری اور سیکنڈری وائنڈنگز کے درمیان موصلیت خراب ہو جاتی ہے، تو یہ ہائی وولٹیج کو آلات اور ریلے میں ذاتی حفاظت کو خطرے میں ڈالنے سے روک سکتا ہے۔

6. وولٹیج ٹرانسفارمر کا سیکنڈری سائیڈ شارٹ سرکٹ نہیں ہونا چاہیے۔

موصلیت اور تحفظ کے لیے، جزو خود بخود ویکیوم پریشر کو ہائیڈروفوبک سائکلولیفیٹک ایپوکسی رال (HCEP) میں ڈالا جاتا ہے۔ جسمانی طاقت کو برقرار رکھتے ہوئے ایچ سی ای پی مواد میں بہترین آرک ٹریکٹری، اوزون اور الٹرا وائلٹ مزاحمت ہے۔ HCEP کی ہائیڈروفوبک سطح کی خصوصیات مرطوب، نم، یا آلودہ ماحول میں اس کی انتہائی قابل اعتماد کارکردگی کو یقینی بناتی ہیں۔

35KV ڈسٹری بیوشن لائنوں، کوئلے کی کانوں، پاور پلانٹس، ریلوے اور فیکٹریوں کے لیے استعمال کیا جا سکتا ہے۔

33 kV وولٹیج ٹرانسفارمر IEC60044-2 کی سختی سے تعمیل کرتا ہے۔ IEC 61869-1،3؛ ANSI/IEEE C57.13۔

درخواست

ریلوے؛ کوئلے کی کانیں؛ پاور میٹر؛ پاور پلانٹ؛ الیکٹرک انرجی میٹر؛ پاور اسٹیشن؛ میڈیم وولٹیج سوئچ گیئر؛ آئل اور گیس کمپنیاں؛ پاور ڈسٹری بیوشن باکس؛ پاور ڈسٹری بیوشن سسٹم؛ ایئر انسولیٹڈ کیبنٹ؛ رنگ نیٹ ورک کیبنٹ؛ پیمائش کا آلہ؛ بجلی اور پاور بیورو کے معیار؛ کان کنی کے اداروں؛

خصوصیت

وزن: 50KG؛

سروس کی زندگی: 30 سال؛

مواد: Epoxy رال (HCEP)؛

شرح شدہ وولٹیج 36 kV تک؛

درستگی کی سطح: 0.2 0.5 6P 3P;

33KV 35KV 36KV انڈور ایپلی کیشن؛

سنگل قطب وولٹیج ٹرانسفارمر ڈیزائن؛

محدود تھرمل آؤٹ پٹ (VA): 300VA/600VA؛

معقول ڈھانچہ، مضبوط ڈھانچہ؛

شرح شدہ وولٹیج کا تناسب: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3؛

شرح شدہ بنیادی موصلیت کی سطح (BIL) 200 kV تک؛

بہترین شارٹ سرکٹ اور گرمی کی مزاحمت؛
