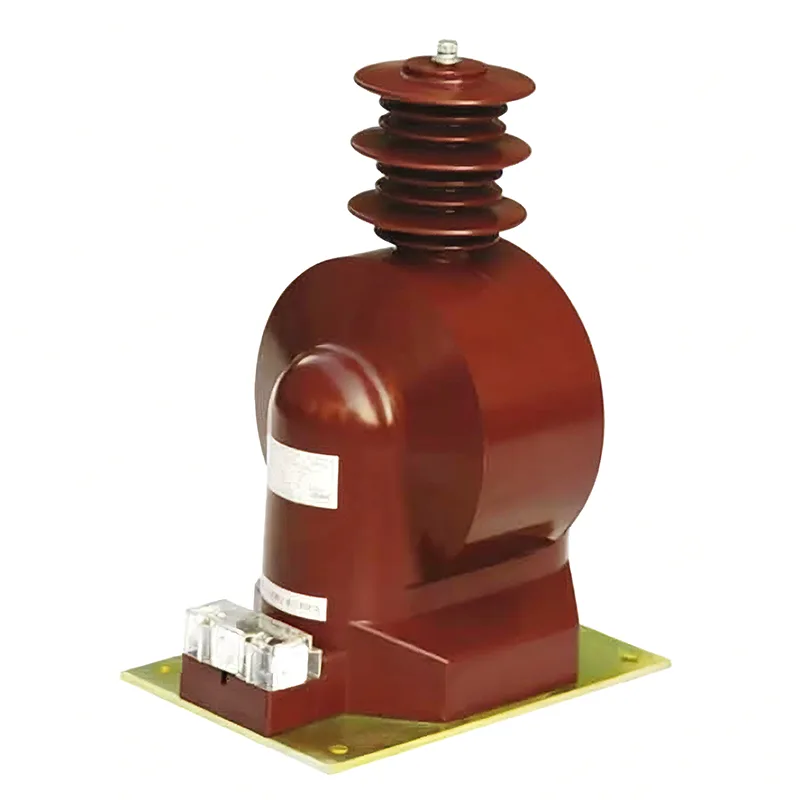

35 kV وولٹیج ٹرانسفارمر

اعلیٰ معیار کے 35 kV وولٹیج ٹرانسفارمرز بنانے والے کے طور پر، Youbian ہماری فیکٹری سے وولٹیج ٹرانسفارمرز خریدنے کا انتخاب کر سکتا ہے جب آپ کو انتخاب کرنے میں دشواری ہو یا آپ غیر فیصلہ کن ہوں۔ ہم ایک کارخانہ دار ہیں جس میں کئی سالوں کا تجربہ، مکمل سازوسامان، اور ایک ٹیم ہے جو آپ کے لیے تمام مسائل کو حل کرتی ہے۔

وولٹیج ٹرانسفارمرز کی ساختی خصوصیات کیا ہیں؟

1) تیل میں ڈوبا ہوا وولٹیج ٹرانسفارمر

تیل میں ڈوبے ہوئے وولٹیج ٹرانسفارمرز کو سنگل سٹیج اور سیریز سنگل سٹیج کی اقسام میں تقسیم کیا گیا ہے۔ سنگل اسٹیج کی قسم 220kV اور اس سے نیچے کی وولٹیج لیولز کے لیے استعمال کی جا سکتی ہے، جب کہ سیریز کی قسم 66kV اور اس سے اوپر کے تمام وولٹیج لیولز کے لیے استعمال کی جا سکتی ہے۔ سنگل سٹیج کی قسم کے پرائمری اور سیکنڈری وائنڈنگز ایک عام آئرن کور پر زخم ہوتے ہیں، جس میں موصلیت کی درجہ بندی نہیں ہوتی، اور توانائی کی تبدیلی مقناطیسی کپلنگ کے ذریعے حاصل کی جاتی ہے۔ کاسکیڈ کی قسم ایک سے زیادہ پرائمری وائنڈنگز پر مشتمل ہوتی ہے جس میں ایک ہی آئرن کور پر ایک ہی تعداد میں موڑ جمع ہوتے ہیں جس میں وائنڈنگز کی نصف تعداد ہوتی ہے، اوپر سے نیچے تک ترتیب دی جاتی ہے اور ہائی وولٹیج اور زمین کے درمیان جڑی ہوتی ہے۔

2) SF6 گیس موصل وولٹیج ٹرانسفارمر

SF6 گیس انسولیٹڈ وولٹیج ٹرانسفارمر ایک کیسنگ، موصلیت کی آستین، آئرن کور، پرائمری اور سیکنڈری وائنڈنگز، اور انسٹالیشن کے لوازمات پر مشتمل ہے۔ بنیادی وائنڈنگ عام طور پر پگوڈا کی شکل کی تہوں والی وائنڈنگ کو اپناتی ہے اور اسے درجہ بندی کے انداز میں زخم کیا جاتا ہے۔ ثانوی وائنڈنگ ایک تہہ دار وائنڈنگ ہے، جو آئرن کور کے قریب سے زخم ہے، جو عام طور پر سنگل فیز ڈبل کالم لیمینیٹڈ آئرن کور ہوتا ہے۔ SF6 گیس کے موصل وولٹیج ٹرانسفارمرز کو GIS کے ساتھ ملایا جا سکتا ہے یا آزاد SF6 گیس انسولیٹڈ وولٹیج ٹرانسفارمرز کے طور پر استعمال کیا جا سکتا ہے۔

وولٹیج ٹرانسفارمرز کے لیے وائرنگ کے طریقے کیا ہیں؟

1) سنگل فیز وائرنگ عام طور پر ہائی گراؤنڈ کرنٹ سسٹم میں استعمال ہوتی ہے تاکہ یہ معلوم کیا جا سکے کہ آیا لائن میں کوئی وولٹیج یا ہم آہنگی نہیں ہے۔ کسی بھی مرحلے کو منسلک کیا جا سکتا ہے، لیکن ایک اور معیار بس وولٹیج کے متعلقہ مرحلے کا استعمال کرنا ہے.

2) وولٹیج کے دو مرحلوں کے درمیان جڑا ہوا ایک وولٹیج ٹرانسفارمر بنیادی طور پر چھوٹے کرنٹ گرائونڈنگ سسٹمز میں استعمال ہوتا ہے تاکہ یہ معلوم کیا جا سکے کہ لائن بغیر وولٹیج کے تحت ہے یا ہم وقت ساز، کیونکہ چھوٹے گرائونڈنگ کرنٹ سسٹم سنگل فیز گرائونڈنگ کی اجازت دیتے ہیں۔ اگر صرف ایک ہی فیز ٹو گراؤنڈ وولٹیج ٹرانسفارمر استعمال کیا جاتا ہے، اگر وولٹیج ٹرانسفارمر بالکل گراؤنڈنگ فیز میں ہے اور اس فیز کا ماپا گراؤنڈ وولٹیج صفر ہے، تو اس بات کی تصدیق کرنا ناممکن ہے کہ آیا لائن بغیر وولٹیج کے تحت ہے۔ اگر غلط اندازہ لگایا جاتا ہے، تو یہ غیر مطابقت پذیر بندش کا سبب بن سکتا ہے۔

موجودہ ٹرانسفارمرز کی وائرنگ میں درج ذیل باتوں کا خیال رکھنا چاہیے۔

1) 35 kV وولٹیج ٹرانسفارمر کا ثانوی سائیڈ استعمال کے دوران کھلا سرکٹ نہیں ہونا چاہیے۔ استعمال کے دوران آلات یا ریلے کو جدا کرتے وقت، سیکنڈری سائیڈ کو پہلے سے شارٹ سرکٹ کیا جانا چاہیے۔ تنصیب کے دوران، وائرنگ قابل اعتماد ہونی چاہیے اور اسے سیکنڈری سائیڈ پر فیوز لگانے کی اجازت نہیں ہے۔

2) سیکنڈری سائیڈ کا ایک سرہ گراؤنڈ ہونا چاہیے۔ بنیادی اور ثانوی اطراف میں موصلیت کو پہنچنے والے نقصان کو روکیں، اور ہائی وولٹیج کو سیکنڈری سائیڈ میں داخل ہونے سے روکیں، ذاتی اور سامان کی حفاظت کو خطرے میں ڈالیں۔

3) وائرنگ کرتے وقت قطبیت پر توجہ دیں۔ موجودہ ٹرانسفارمر کے پرائمری اور سیکنڈری سائیڈز پر پولرٹی ٹرمینلز کو حروف کے ذریعے ظاہر کیا جاتا ہے۔

4) پرائمری سائیڈ سرکٹ میں سیریز میں جڑی ہوئی ہے، اور سیکنڈری سائیڈ ریلے یا ماپنے کا آلہ سیریز میں جڑا ہوا ہے۔
